Industriehalle zur Wiederverwendung

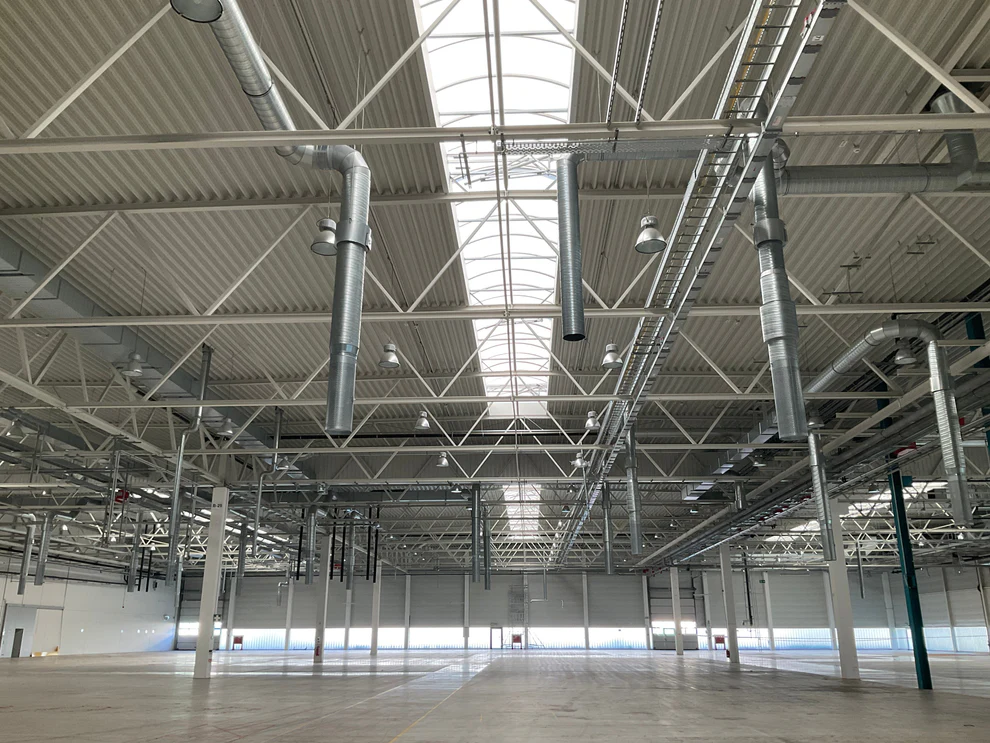

Solar-Produktionsfabrik Berlin Adlershof mit Stahlfachwerkbindern und Stahlbetonstützen

PRODUKTIONSHALLE Breite 106,3 m, Länge 150 m, Höhe 10,50 m

Lastannahmen/Verkehrslasten

Büro: 5,0 kN/m²
Techniktrakt: 10,0 kN/m²
Umkleide: 5,0 kN/m²
Laufsteg: 2,0 kN/m²
Zwischenbühne Achse N-M 5,0/Achse O-N: 15,0 kN/m²
Kranbahn: 50 kN = 5,0 t
Kranbahn: 32 kN = 3,2 t
Stützenanprall: 250 kN
Dachlast (Eigengewicht, Schnee und Verkehrslast): ca. 1,8 kN/m²

Dach

Fläche: 15.938 m²

Aufbau:
Dachdichtungsbahn PVC 1,8 mm
Wärmedämmung 120 mm A1 WLG040
Dampfsperre PE-Folie 0,4 mm
Trapezbleche T150.1/1,50; T150.1/1,25; T150.1/1,00; T150.1/0,88; T150.1/0,75 (Längen: 6,25 m, 4,50 m, 1,60 m)

Hallenbinder

88 x Stahlfachwerkbinder, Länge 19–31 m, Höhe 3 m
Obergurte: HEA160, HEA180, HEA200
Untergurt: HEA140, HEA160
Diagonalen: Quadrathohlprofile 60×3, 70×4, 80×4, 90×4, 90×5, 100×4, 100×6, 120×6,3
Stahlgüten S235 und S355, Materialprüfzeugnis liegt voraussichtlich nicht vor

Hallenstützen

Stahlstützen (Anzahl vgl. Grundriss) Höhe 5–10 m
Stahlgüten: S235 und S355
Walzprofile: HEA120, HEA160, HEA180, HEA200, HEA220, HEA240, HEA260, HEA300, IPE550

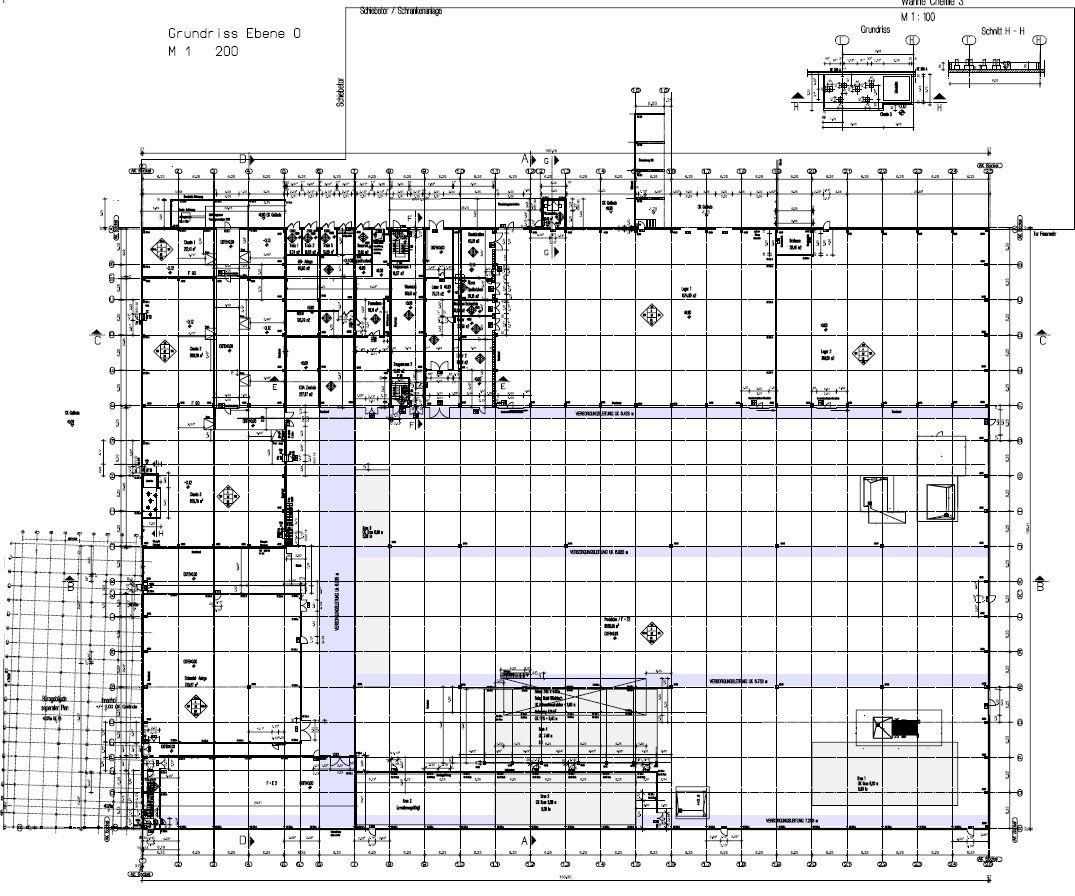

Stahlbetonfertigteilstützen mit angeformten Fundamenten (Anzahl vgl. Grundriss)
Betongüte: C35/45
Höhe 10,5 m, Hauptabmessungen 40 x 60, 2–4 % Bewehrungsgrad
Höhe 4,3 m, 7,8 m, 10,5 m, Hauptabmessungen 50 x 50, 2–5 % Bewehrungsgrad

Kranbahnen

Teilweise mit Kranbahn h = 7,40 m, = 24 m für 5,0 t Laufkran mit Spannweite ca. 7,4 m
Teilweise mit Kranbahn h = 6,80 m, = 39 m für 5,0 t Laufkran mit Spannweite ca. 6,2 m
Teilweise mit Kranbahn h = 5,50 m, = 53 m für 3,2 t Laufkran mit Spannweite ca. 10,0 m

Bühnen

Teilweise mit schwerer Industriebühne h = 3,0 m
Hauptabmessungen 6,5 x 24,0 m für 15 kN/m²

Bürogebäude

Direkt an die Produktionshalle schließt ein Bürogebäude an.
Breite 21 m, Länge 50 m, Höhe 14,50 m.
Das zweistöckige Sozial- und Technikgebäude in Stahlbetonfertigteilbauweise hat ein Achsraster von 2,5 x 2,5 m.
Es besteht aus 4 Etagen ohne Keller, Staffelgeschoss ab 2. OG.
Die Nutzlasten betragen 5,0 kN/m².
Das Verwaltungsgebäude ist statisch und brandschutztechnisch von der Halle getrennt.
Tragwerk:
– Stahlbetonfertigteildecken Höhe 12 cm
– Stahl- bzw. Stahlverbundträger
– Stahlstützen

Vorhandene Unterlagen

Statische Berechnung

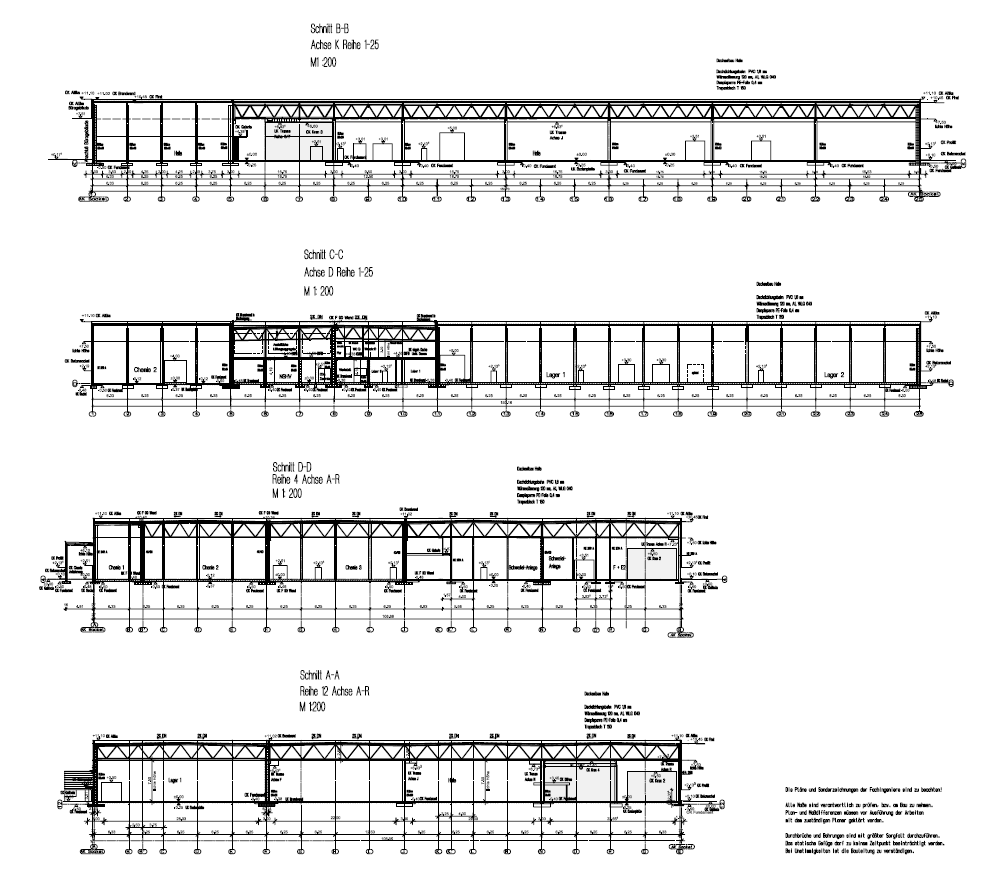

Pläne


Solar-Produktionsfabrik Berlin Adlershof
