Optimale Fußbodentemperierung für energie­autarkes Designhotel

Anzeige

aquaTurm in Radolfzell am Bodensee ist mit Uponor-Lösungen zum Heizen und Kühlen ausgestattet

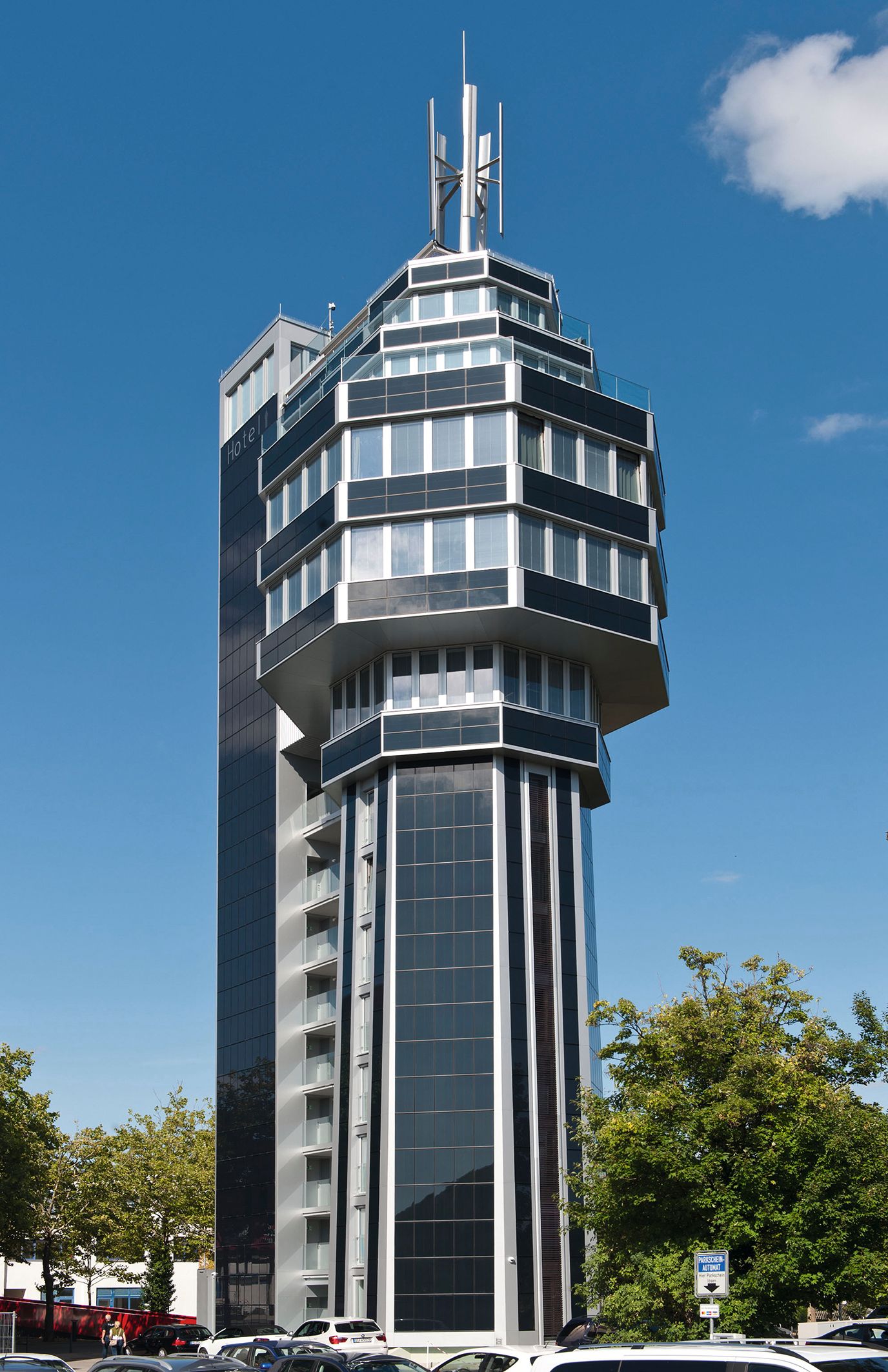

Im Radolfzeller aquaTurm, dem weltweit ersten Nullenergiehochhaus (Bild 1), sorgt eine optimal abgestimmte Kombination aus energieeffizienter Flächentemperierung und der intelligenten Regelung Uponor Smatrix Base das ganze Jahr über für behagliche Raumtemperaturen. Das aus der Bausubstanz eines mehr als 60 Jahre alten Wasserturms entstandene Designhotel versorgt sich mithilfe von Solar- und Geothermie sowie Windkraft und Photovoltaik zu 100 % selbst mit Energie und setzt so neue ökologische Standards in der Branche.

Das Gebäude bietet 20 ebenso gemütlich wie luxuriös eingerichtete Zimmer und Suiten, deren fünffach verglaste Fenster den Blick auf den Bodensee und die Schweizer Alpen freigeben (Bild 2). Für die Fußbodenheizung und -kühlung wurden die Zimmer und auch der rundum verglaste Frühstücksraum, der sich im 11. Stockwerk des 50 m hohen Turms befindet, mit dem besonders einfach zu verlegenden Uponor Klett Nassbausystem ausgestattet (Bild 3).

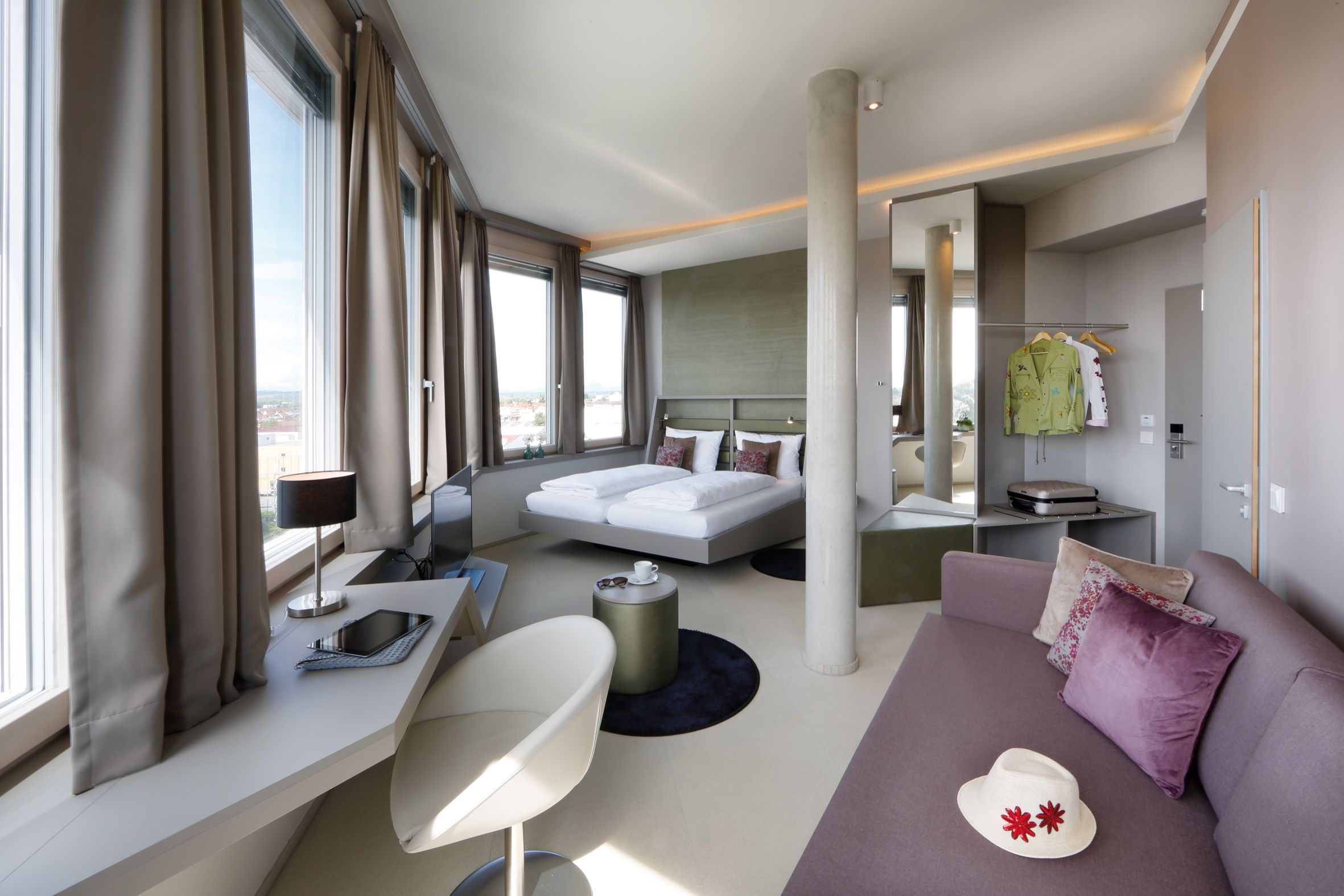

Bild 2 In den Zimmern des Vorzeigeprojekts sorgt das schnell und einfach zu verlegende Uponor Klett Flächentemperierungssystem für behagliche  Raumtemperaturen Quelle: aquaTurm
Bild 2 In den Zimmern des Vorzeigeprojekts sorgt das schnell und einfach zu verlegende Uponor Klett Flächentemperierungssystem für behagliche Raumtemperaturen
Quelle: aquaTurm

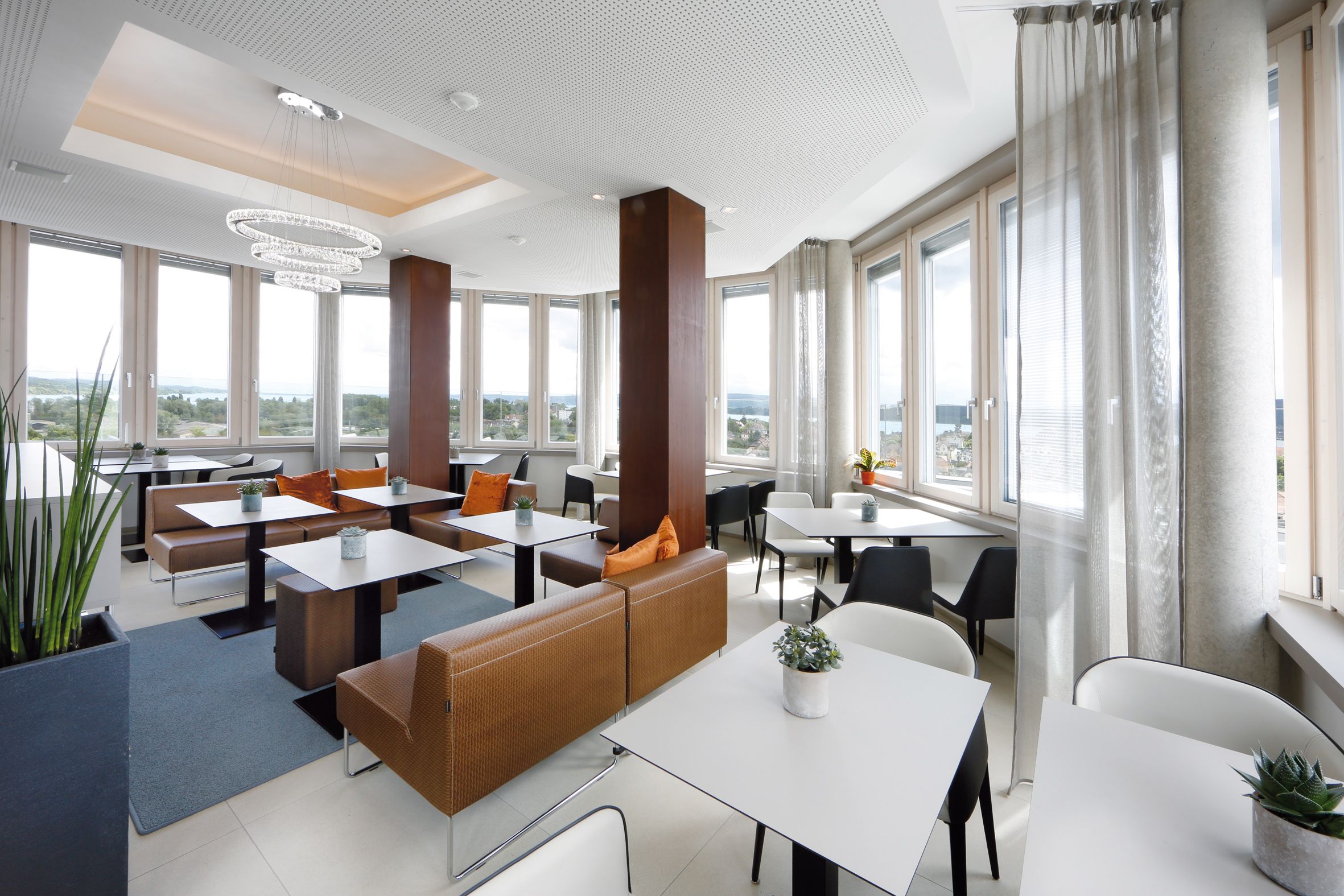

Bild 3 Auch der rundum verglaste Frühstücksraum im 11. Stockwerk wird mit dem Uponor Klett Flächentemperiersystem beheizt und gekühlt Quelle: aquaTurm
Bild 3 Auch der rundum verglaste Frühstücksraum im 11. Stockwerk wird mit dem Uponor Klett Flächentemperiersystem beheizt und gekühlt
Quelle: aquaTurm

aquaTurm – das Nullenergie-Designhotel ist Vorreiter in Sachen nachhaltiges Hotelgewerbe

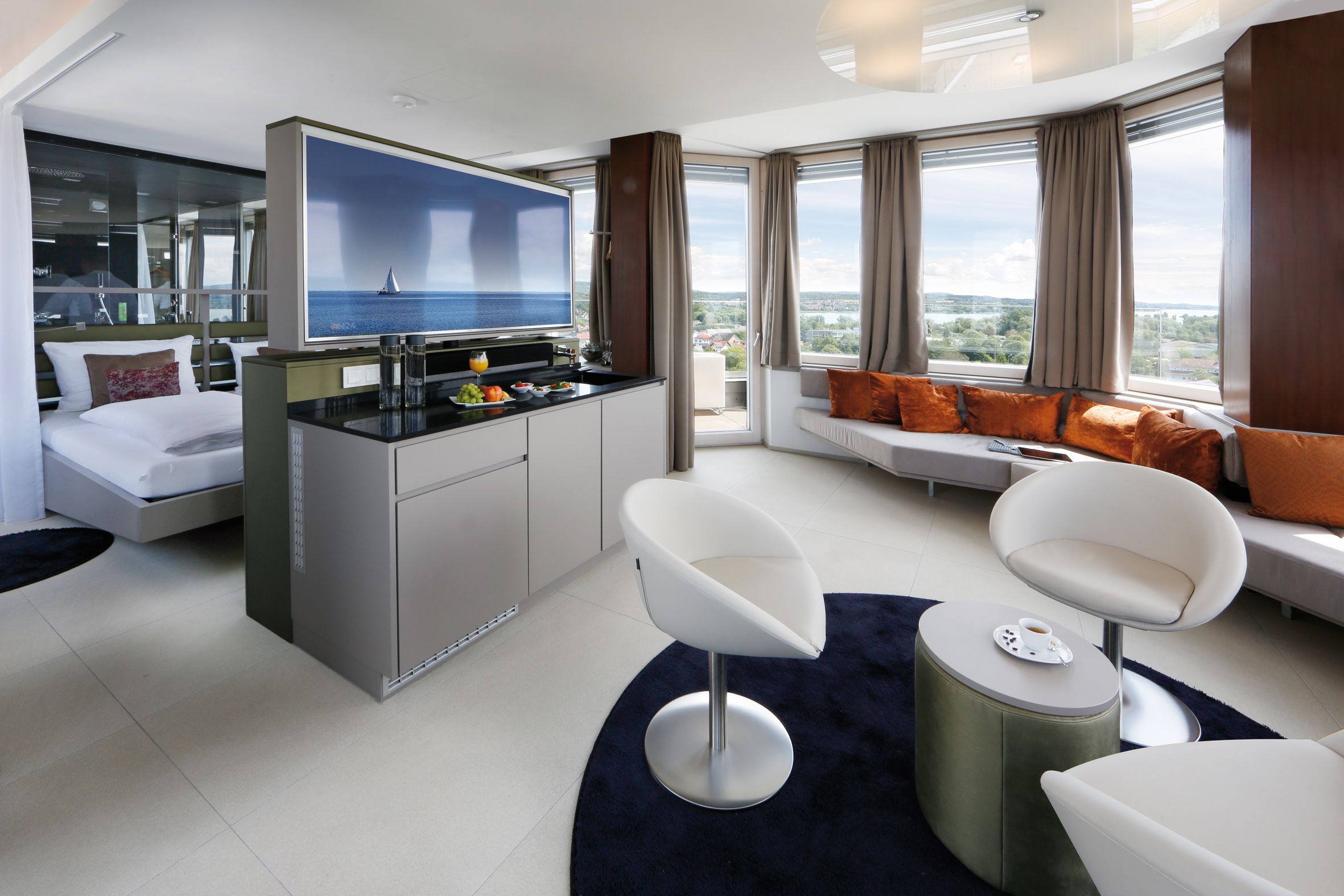

Mit seiner wegweisenden Energieeffizienz reiht sich der ­14-geschossige aquaTurm nahtlos in die ökologische Tradition der ehemaligen Umwelthauptstadt Radolfzell am Bodensee ein. Die Umwandlung des Wasserturms in ein Nullenergie-Designhotel wurde vom Bundesumweltministerium als Demonstrationsanlage gefördert und erstreckte sich über insgesamt acht Jahre. In diesem Rahmen ließ die Familie Räffle, die das Projekt als Investor und Bauherr in Eigenregie durchführte, den Ursprungsbau bspw. mit einer Passivhausfassade mit 1000 Photovoltaikmodulen sowie einer solarthermischen Anlage ausstatten. Diese deckt mit rd. 32.000 kWh/a etwa die Hälfte des Gesamtwärmebedarfs ab. Das Heizen und Kühlen der Räumlichkeiten übernimmt ergänzend eine hocheffiziente, modulierende Wasser-Wasserwärmepumpe, die ca. 37.000 kWh/a an Wärme sowie über das Free-Cooling-Prinzip 13.200 kWh/a an Kälte liefert (Bild 4).

Uponor Klett Nassbausystem überzeugt durch schnelle Montage

Im Inneren des Hotels setzt die Betreiberfamilie auf die Flächentemperierung für eine ebenso angenehme wie energieeffiziente Strahlungswärme. Um die Hotelzimmer und den Frühstücksraum schnell und komfortabel auszustatten, entschieden sich die Baubeteiligten hier für das Klett Nassbausystem (Bild 5). Die Lösung ermöglicht eine zügige Einpersonenverlegung, bei der die spiralförmig mit einem Klettband umwickelten Rohrleitungen einfach auf die zugehörige Verlegeplatte aufgedrückt werden und sich so mit der darauf befindlichen Haftfolie verzahnen. Um die optimale Stand- und Trittfestigkeit des Systems sicherzustellen, kommen in den Zimmern des Radolfzeller Vorzeigeprojekts besonders strapazierfähige Rollplatten zum Einsatz. Diese wurden eigens für die höheren Drucklasten in Hotels oder Ausstellungsräumen ent­wickelt.

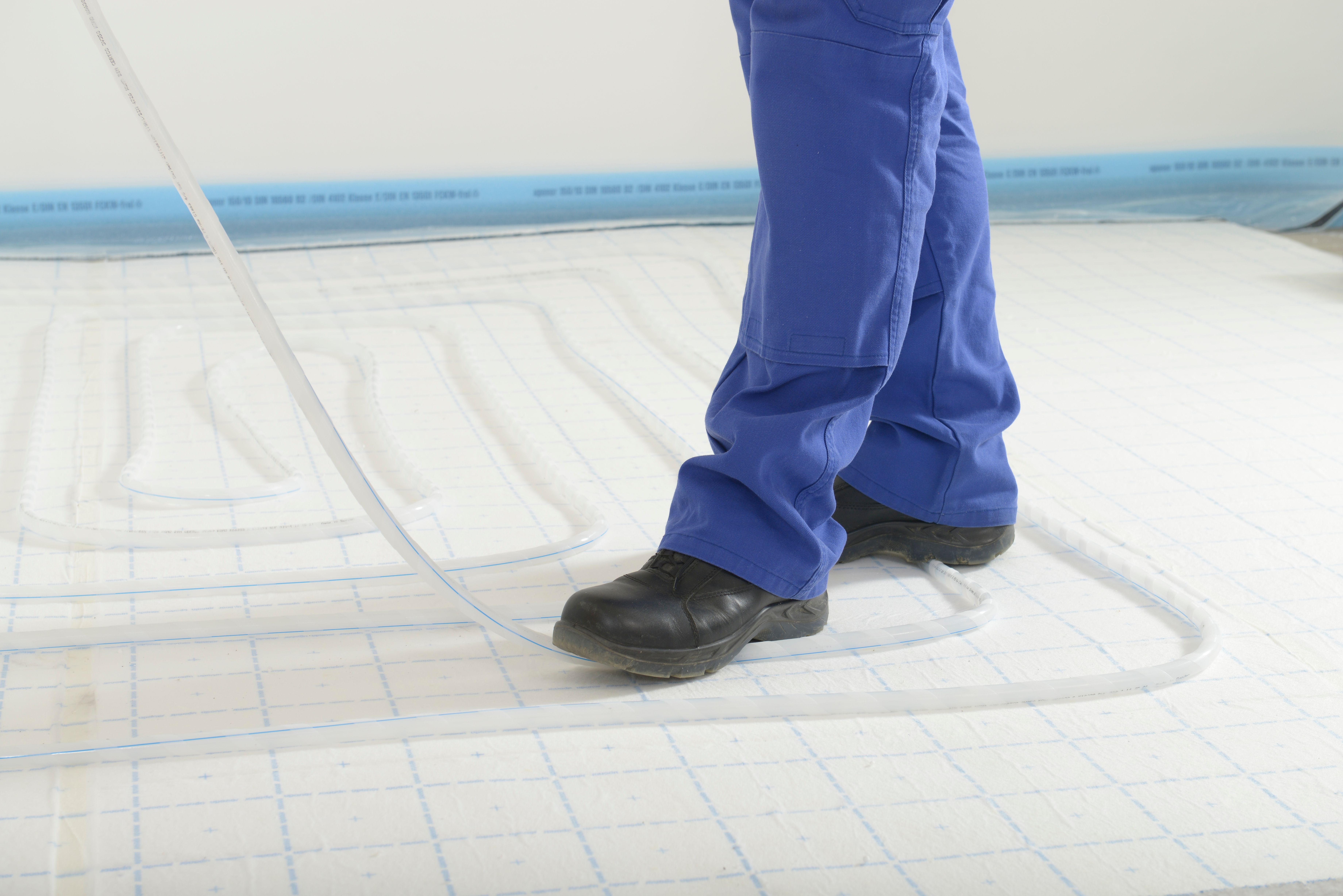

Bild 5 Uponor Klett ermöglicht eine zügige Einpersonenverlegung, indem die spiralförmig mit einem Klettband umwickelten Rohrleitungen einfach auf die zugehörige Verlegeplatte aufgedrückt werdenQuelle: Uponor
Bild 5 Uponor Klett ermöglicht eine zügige Einpersonenverlegung, indem die spiralförmig mit einem Klettband umwickelten Rohrleitungen einfach auf die zugehörige Verlegeplatte aufgedrückt werden
Quelle: Uponor

Energieeffizientes und kontrolliertes Heizen mit Uponor Smatrix Base

Über die Flächentemperierung werden die Räumlichkeiten des aquaTurms nicht nur beheizt, sondern auch gekühlt. So wurde auf jeder Etage des Hotels ein Regelungsmodul des Typs Uponor Smatrix Base installiert, das standardmäßig mit einer Kühlfunktion ausgestattet ist und über ein externes Signal zwischen den verschiedenen Modi wechseln kann. Im Kühlfall bietet die Regelung einen zuverlässigen Schutz vor Taupunktunterschreitung, wodurch Schäden an der Bausubstanz durch Kondensation vermieden werden. Darüber hinaus passt die intelligente Autoabgleichfunktion den Massenstrom in jedem Heizkreis regelmäßig an die Veränderungen im System oder im jeweiligen Raum an. Auf diese Weise werden in dem Turmhotel gleichmäßige Bodentemperaturen, schnelle Ansprechzeiten sowie eine hohe Energieeffizienz sichergestellt.


Projektdaten

Land Deutschland
Projektart: Renovierung
Gebäudetyp: Hotel & Gastronomie
Produktlinien: Uponor Klett, Base
Investor/Bauherr: Familie Räffle

Webseite https://aquaturm.de
